HXT Profibus低烟无卤总线：LSZH（低烟无卤）护套的固定应用快速连接型系统的现场总线电缆。高屏蔽效率和电气传输性能。专用于PROFIBUS DP型应用。

HXT PROFIBUS low smoke halogen-free bus: the fixed application of LSZH (low smoke halogen-free) sheath is the fieldbus cable of the quick connect system. High shielding efficiency and electrical transmission performance. Designed for PROFIBUS DP applications.

• 导体

  裸铜线

• 绝缘

  聚乙烯

• 填充

  阻燃无卤化合物

• 芯线颜色

  绿色/红色


• 屏蔽1

  铝箔

• 屏蔽2

  镀锡铜编织

• 外护套

  阻燃-低烟无卤（低烟、无毒、无卤素）

• 外径

  8.0mm±0.3

• 外护套颜色

  灰色 （可根据客户要求定制）

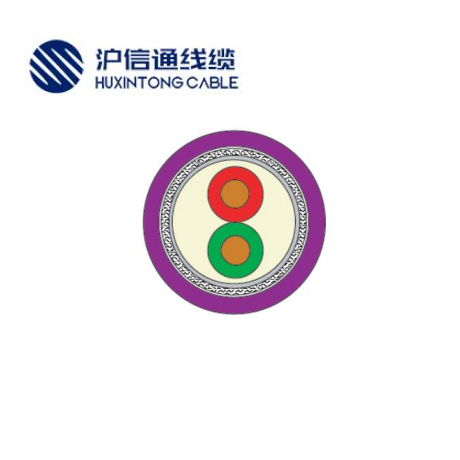

Structure

•  Conductor

  Bare copper wire

• Insulation

  PE

• Filler

  Flame retardant halogen free compound

• Core identification

  Green/Red

• Shielding material

  Aluminum foil shielding

• Sheath

  Flame retardant low smoke halogen-free(low smoke, non-toxic and halogen-free)

• Outer Diameter

  8.0mm±0.3

• Outer sheath colour

  Grey，Customized according to customer requirements

• 20°C时的电气和传输特性

  800Hz时的电容 ：29nF/km

  阻抗（1MHz以上）：150Ω (±10%)

• 温度范围

  -40℃ 至+90℃

• 阻燃标准

  IEC 60332-1-2

• 生产标准

  符合ISO/IEC 11801, 符合 EN 50173, 符合EIA/TIA 568-A




Technical Parameters

• Electrical and Transmission Properties at 20°C

  Capacitance at 800Hz ：29nF/km

  Impedance (above 1MHz)：150Ω (±10%)

• Temperature range

  -40℃ to + 90 ℃

• Flame retardant standard

  IEC 60332-1-2

• Production standard

  In accordance with ISO / IEC 11801, en 50173, EIA / TIA 568-a
